304/316L薄壁不銹鋼飲用給水管及卡壓式管件的連接方式和應用安裝流程

來源: 未知      瀏覽量:

  不銹鋼水管由于衛生環保,使用壽命與建筑物壽命相同,受到廣大人民群眾的喜愛。從2000年開始,越來越多的工程選用了薄壁不銹鋼水管。在薄壁不銹鋼水管的連接方式中,DN100以下的管材推薦采用卡壓連接。下面就介紹一下不銹鋼水管卡壓式管件的安裝方法。

大銘不銹鋼



  工具/卡壓工具

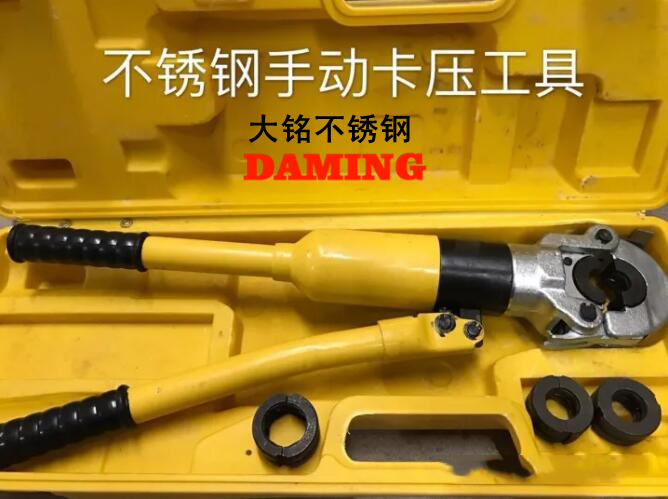

  卡壓工具分為電動液壓壓接工具、手動分離式液壓卡壓工具、直聯式液壓卡壓工具、電動分離式液壓卡壓工具。我們現在介紹目前新型的家裝全自動卡壓工具。

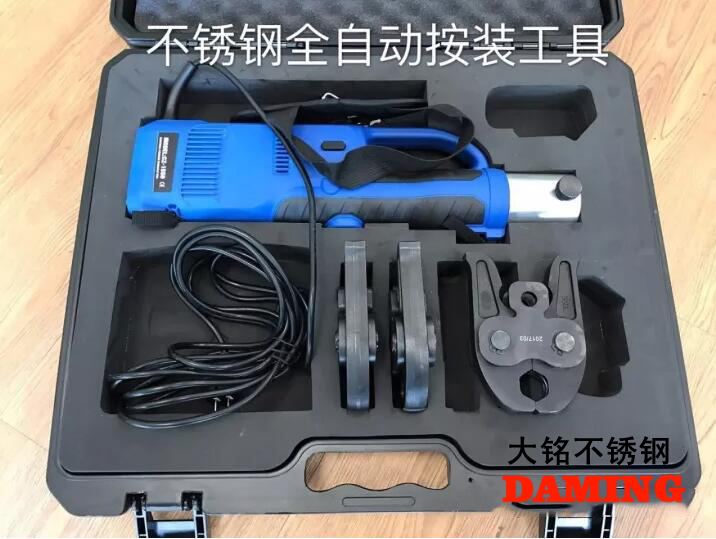

  家裝DN15~32管件全自動卡壓工具,安裝方便快捷。



大銘不銹鋼





大銘不銹鋼



  卡壓配件:配件分為切割工具(割刀、切管鋸)、畫線筆、卡壓鉗口

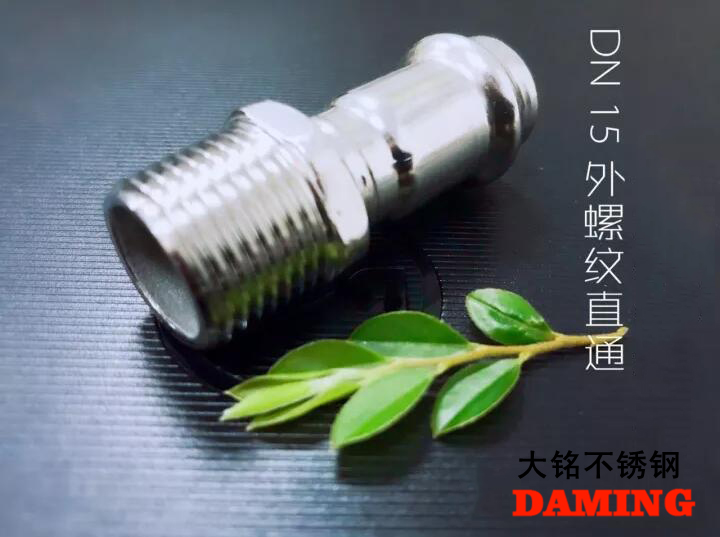

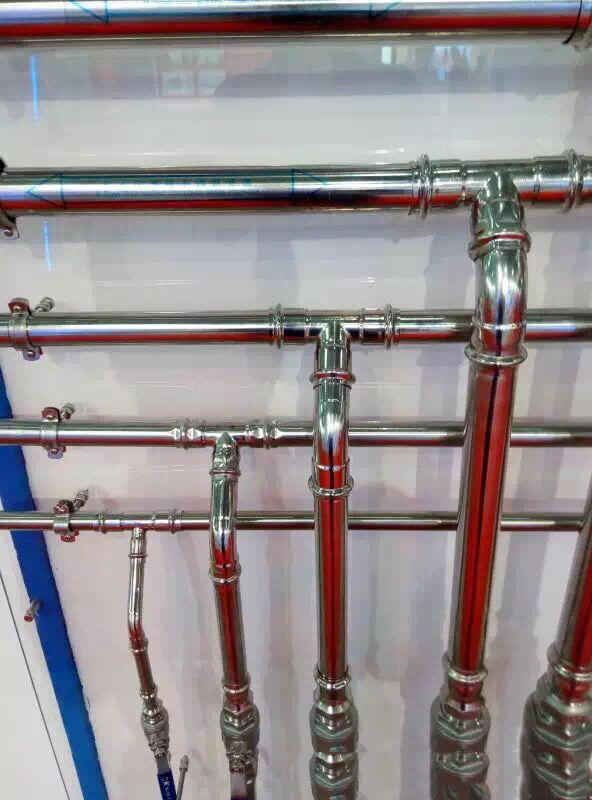

  不銹鋼水管,卡壓不銹鋼管件



大銘不銹鋼

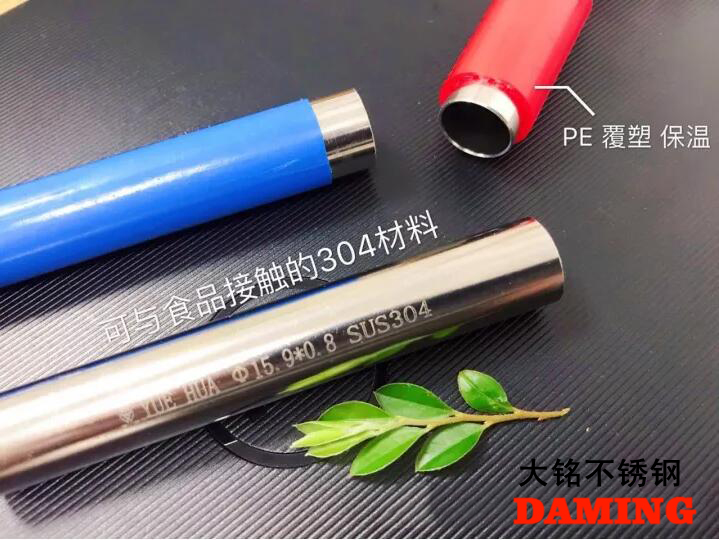

大銘不銹鋼覆塑管

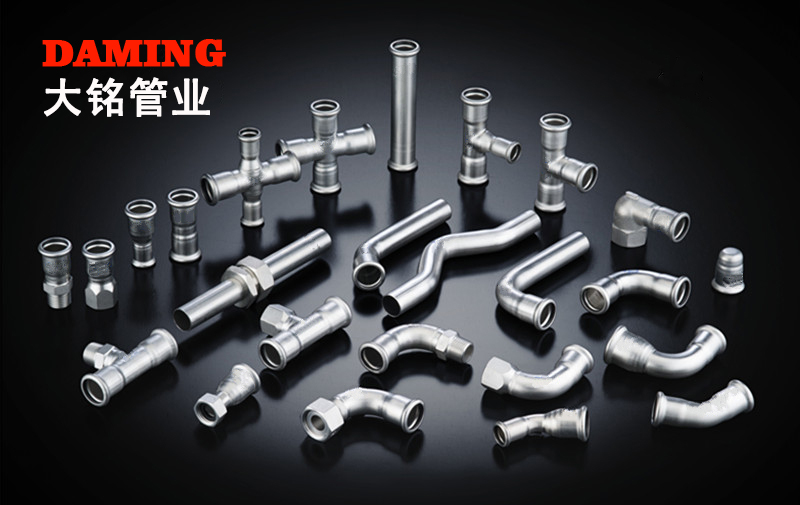

大銘不銹鋼管件



  不銹鋼水管的安裝應用/步驟

  薄壁不銹鋼水管的下料宜選用專用的電動切管機或手動切管器、手動管割刀;不宜采用砂輪鋸等會產生高溫的切割工具。當一定要采用砂輪鋸時,應符合下列規定:

    1)采用材質不含鐵的砂輪鋸;

    2)該砂輪鋸專用于切割不銹鋼管,不用于切割其它金屬管材。

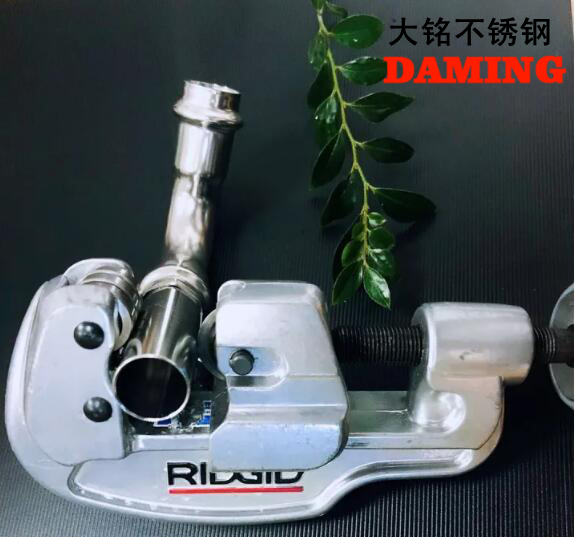

  用不銹鋼專用割刀下料操作方法:



大銘不銹鋼

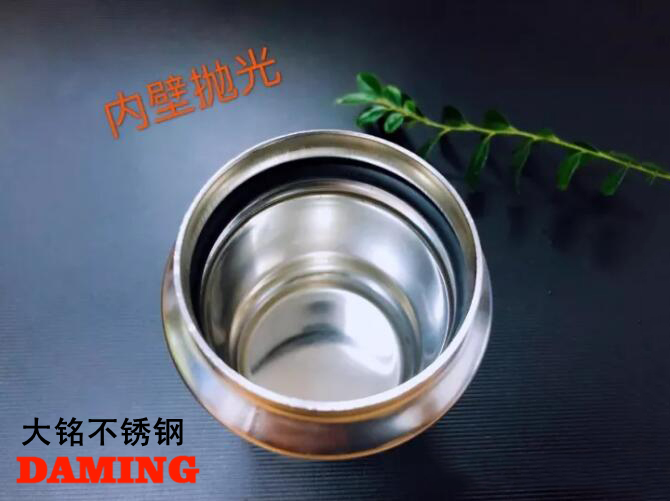

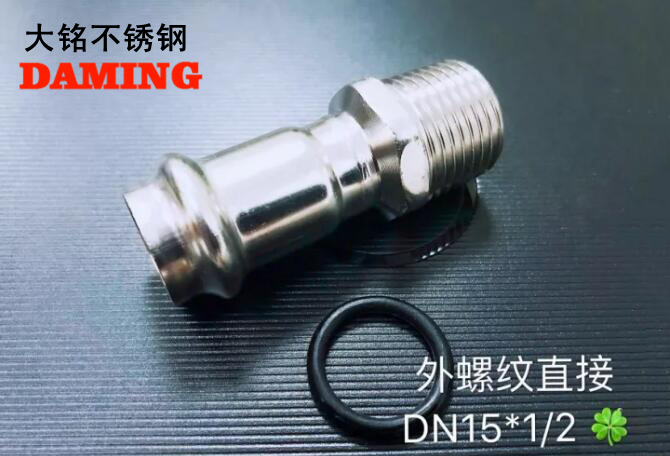

檢查密封圈:檢查管件中密封圈有無污染、錯位。



大銘不銹鋼管件

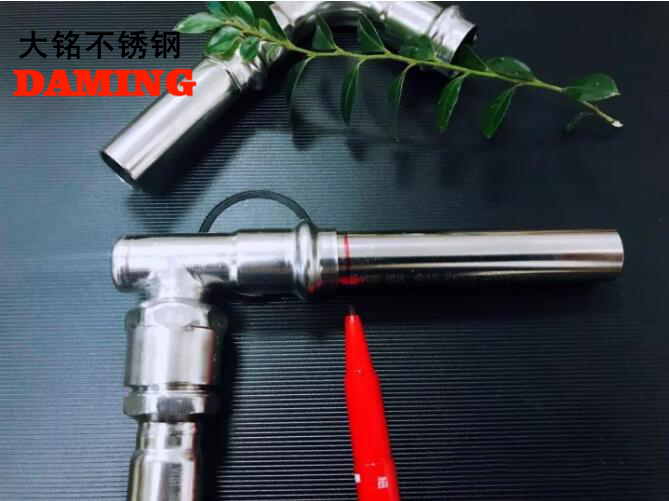

        標記畫線:

  不銹鋼薄壁管正式插入管件前,需要在管子上作插入深度標記線,防止施工中管子插不到位,導致降低卡壓連接的可靠性。并可在工程檢驗、驗收時得到確認。



標記畫線



       插入管件:

  不銹鋼薄壁管慢慢插入管件承口,深度與畫線標志相吻合,調節量不大于3mm。若插入過緊可在管子上沾點水,不得使用油脂潤滑。不得傾斜勉強插入,這樣易導致密封圈損傷



插入管件

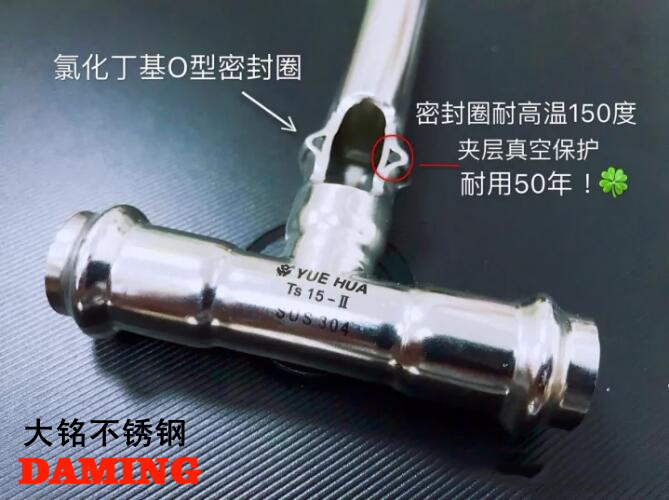

內壁環形三元乙丙橡膠密封圈防漏升級(目前天燃氣管道也使用不銹鋼雙卡方式)

1.先根據現場實際安裝需要確定需要下料的管材長度;用量尺在管材上量好尺寸并劃線;

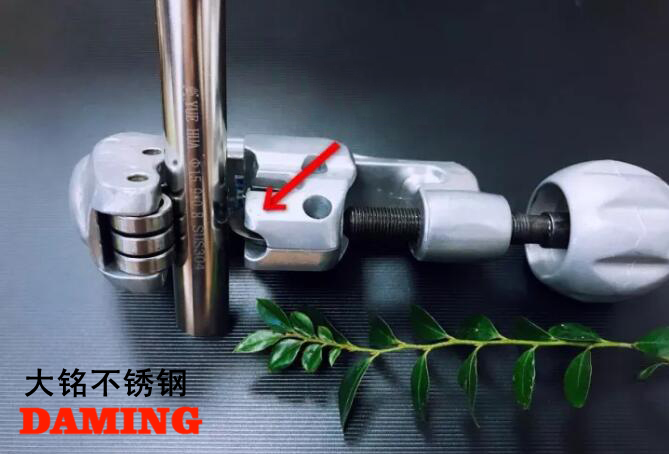

大銘不銹鋼割刀



2.左手持管,右手拿割刀,割刀刀片對準劃線,用手柄輕輕鎖緊刀片,然后轉動割刀繞管旋轉720度;然后再次鎖緊刀片,再次轉動割刀繞管旋轉720度;重復以上步驟直到將管割斷。



大銘不銹鋼割管流程





    卡壓操作:

  采用液壓卡壓工具,將管件圓弧凸出部份放入鉗口凹槽內,并確保鉗口與被卡壓管件垂直,按下板機,直至卡壓完成。采用液壓工具,觀測鉗口閉合間隙,鉗口閉合即停止卡壓,不宜超壓封卡,否則易導致工具的損壞及使用壽命的降低,若卡壓處有松馳現象,可在原處按其形狀重新卡壓一次。



卡壓操作
