福田區304卡壓式不銹鋼水管施工規范你清楚嗎?

來源: 未知      瀏覽量:

  卡壓式薄壁不銹鋼水管在直飲水系統中使用日益廣泛,卡壓式薄壁不銹鋼管的施工與以往的常用管材有較大區別,這需要我們有專業的施工規范作指導,掌握施工要點,進行規范施工。

  卡壓式不銹鋼水管的優點

  管道飲水是以自來水或符合生活飲用水標準的原水,經過深度凈化后通過管道輸送,供給用戶直接飲用的純凈水。輸水管材主要有不銹鋼管、改性聚丙烯塑料管(PPR)等幾種,其中卡壓式薄壁不銹鋼管既克服了PPR管易變形,受紫外線照射易老化的缺點,又避免了普通不銹鋼管需現場氬弧燒焊,造價偏高的問題,以其力學性能優越,價格合理,安裝方便的優勢成為了首選直飲水管材,使用前景廣闊。

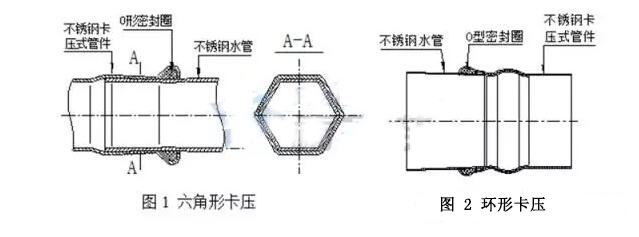

  卡壓原理——將不銹鋼卡壓式管件端口部的環狀U形槽內裝有O形橡膠密封圈,安裝時將不銹鋼水管插入管件端口內,再用專用卡壓工具使水管、管件承口部位(DN15~~DN50六角形卡壓,DN65~~DN100環形卡壓)U形槽凸部縮徑,從而壓縮密封圈以保證足夠的密封性能和連接強度。歐洲在上世紀60年代發明了擠壓式連接技術。改項技術使不銹鋼管的薄壁化得以實現,并于上世紀90年代引入中國,隨后在國內成為重要的薄壁不銹鋼連接方式。目前我國已定制一套完善的國標(GB/T19228薄壁不銹鋼卡壓式管件組件)。

大銘不銹鋼

  卡壓式薄壁不銹鋼水管的施工步驟

  1首先,根據施工圖紙或施工要求進行配管。

  2切斷水管:

  A、切管之前請先確認水管有沒有損傷和變形;

  B、切管時,DN15~~DN50水管可使用產生無毛刺和切屑較少的旋轉式管子切管器進行切割,注意在切斷時,管子切管器應垂直與管子軸心線,如切口傾斜會導致插入深度不正確,切割時請不要用力過大以防止水管變形;DN65~~DN100水管可使用砂輪機或高速鋸齒機進行切割,切斷后一定要用挫刀對管端進行倒角處理;

  C、DN15~~DN100水管切斷后應及時清除管端的毛刺和切屑,粘附在管子內外的垃圾和異物,并用棉絲或紗布等擦干凈。見圖1

  3畫線:對切斷的管子進行處理后,請使用專用畫線器或記號筆在管端畫線做記號,以保證管子插入長度,避免因管子插入不到位而造成脫管或降低連接性能而引起泄漏。見圖2

具體插入長度如下表所示
公稱通徑DN 15 20 25 32 40 50 65 80 100
插入長度值 21 24 24 39 47 52 57 64 79

  4插管:將管子筆直插入管件接頭內,并確認管件端部與畫線位置的距離。見圖3

  注意:A、插入前請確認密封圈是否確實安裝在管件的U型槽內;

  B、插入時如果管子傾斜勉強插入的話,易導致橡膠圈的損傷;

  C、如果插入過緊可以在管子上沾水,不得使用油脂潤滑,以免油脂使密封圈變形失效。

  5卡壓連接:

  A、對DN15~~DN50的管件可用手動液壓工具(工程專用)進行卡壓,確定卡壓鉗口凹槽對準管件R凸起的圓弧部位,在正確施工情況下一般卡壓壓力如下表所示,此數據僅做為基準參考,主要以卡壓鉗的上下鉗口面完全合攏或接觸為止。見圖4

  B、對DN65~~DN100的管件用環??▔簳r,環模的凹槽應對準管件R凸起的圓弧部位,上鉗口頂住環模的擋板,鎖住定位片。拉開環模模座活動銷子,把環??诓康膬蓚€軸銷放入環模模座已拉開的兩個凹槽內,再把活動銷子返回原處。檢查一下是否全部到位,確定無誤后進行卡壓。壓力加到20MPa時必須卸載壓力,將環模旋轉角度60?,然后再次加壓到規定壓力60MPa,并保壓1~2分鐘后泄壓,并用量規進行確認。見圖5

DN15-DN100卡壓壓力如下表所示
公稱通徑DN 最低壓力MPa
DN15-DN25 50MPa
DN32-DN50 55MPa
DN65-DN100 60MPa



  施工要點

  1.薄壁不銹鋼管、管件不宜與水泥漿、水泥、砂漿、拌合混凝土直接接觸。

  2.管道安裝間歇或完成后,管子敞口處應及時封堵。

  3.當管道穿墻壁、樓板及嵌墻暗敷時,應配合土建工程預留孔、槽。留孔或開槽的尺寸宜符合下列規定:

  a)預留孔洞的尺寸宜比管外徑大50~100mm;

  b)嵌墻暗管的墻槽深度宜為管道外徑加20mm,寬度宜為管道外徑加40~50mm;

  c)架空管道管頂上部的凈空不宜小于100mm。

  4.管道穿過地下室或地下構筑物外墻時,應采取可靠的防水措施。

  5.薄壁不銹鋼管與閥門、水表、水咀等的連接應采用轉換接頭,不得在薄壁不銹鋼水管上套絲。

  6.安裝完畢的干管,不得有明顯的起伏、彎曲等現象,管外壁應無損傷。

  7.管道系統的坐標、標高的允許偏差應符合表1的規定。

表1 管道的坐標和標高的允許偏差
項目 允許偏差
坐標 室外 埋地 50
架空或地溝 20
室內 埋地 15
架空或地溝 10
標高 室外 埋地 ±15
架空或地溝 ±10
室內 埋地 ±10
架空或地溝 ±5

  8.水平管道縱、橫方向的彎曲,立管的垂直度,平行管道和成排閥門的位置允許偏差應符合表2的規定。

表2 管道和閥門位置的允許偏差
序號 項目 允許偏差
1

水平管道縱橫方向彎曲 每1m ≤5
每10m ≤10
室外架空、埋地、地溝每10m ≤15
2 立管垂直度 每1m ≤3
高度超過每5m ≤10
高度超過10m,每10m ≤10
3 平行管道和成排閥門位置 在同一直線上,間距 ≤3

  9.飲用水管道在試壓合格后應采用0.03%高錳酸鉀消毒液灌滿管道進行消毒。消毒液在管道中應靜置24h,排空后,再用飲用水沖洗。飲用水的水質應達到現行國家標準《生活飲用水衛生標準》GB5749的要求。

  10.管子、管件在裝卸、搬運時應小心輕放,且避免油污,不得拋、摔、滾、拖。

  11.管道不得攀踏、系安全繩、擱搭手架、用作支撐等。
